適用范圍
1,、防爆場所:1區,、2區的|A-C類爆炸性氣體環境;
2,、溫度組別:T1~T6;
3,、環境要求:戶外、戶內,、P54,、IP65、IP66*訂購時需提出;
4,、使用于:照明,、動力配電和多路降壓起動配電并可滿足計量和監測控制。
主要技術參數
防爆標志:ExdelB(C)T4/T5/T6 Gb;
額定電壓:24/36/110/220/230/240/380/415/500/690Y;
支路電流:s630A;
主回路電流:IP54,、IP65,、IP66,(訂購時需提1):T6≤32AT5≤63A、T4≤400A;

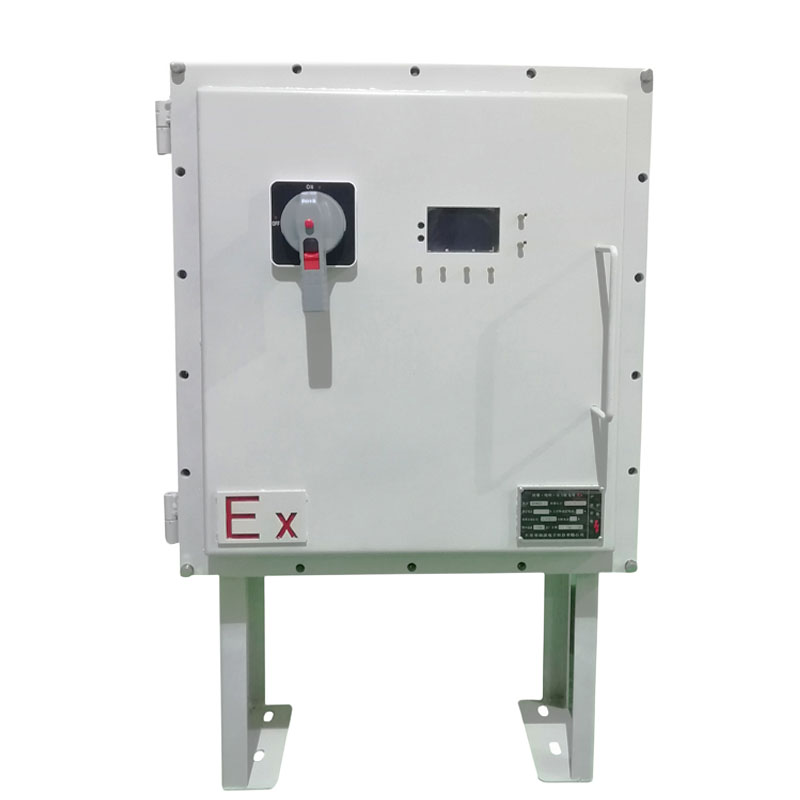

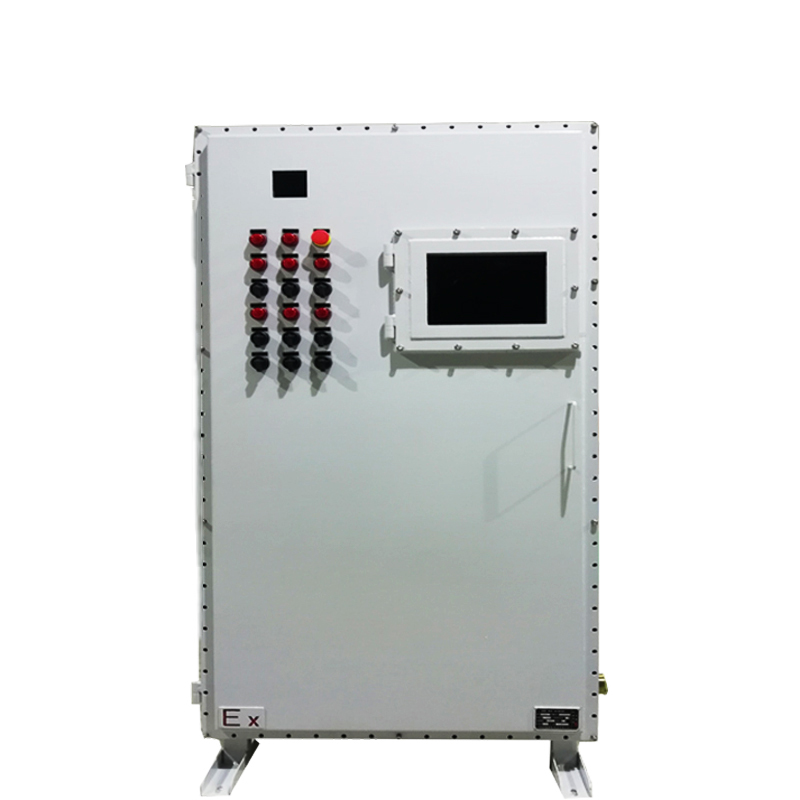

產品特點
外殼采用優質鋼板焊接成型,表面高壓靜電噴塑,或不銹鋼板焊接成型,。內裝各種防爆電器,，可按照用戶提供的電氣原理圖及主要技術參數制定配電柜的外形尺寸并選用相應的防爆電器，
可根據要求制作成面板上直接操作或開門操作等形式,。常見方案舉例:
a,、多路動力(照明)配電型
通過將多個防爆斷路器或動力(照明)配電箱及數個防爆接線箱組合,，可在電壓380V,電流630A的三相交流50Hz的配電系統中實現動力、
照明配電設備的電能轉換分配及控制,。
b,、多路電磁走動配電型
通過將多個防爆電磁起動器或電磁起動箱和防爆斷路器、操作柱和防爆接線箱等組合,可在電壓 380V的三相交流50Hz的配電系統中實現動力配送及電動機的集中控制,，支路最大可達到225A,，可根據用戶要求實現遠距離控制，并可根據要求加裝信號燈,、電壓表,、電流表等監控裝置。
C,、多路降壓起動配電型
將防爆降壓起動箱置于防護柜中,實現對交流50Hz,、電壓為380V,電路中容量為95KW及以下的三相鼠籠型電動機的不頻繁降壓起動,具有短路、缺相,、過流堵轉等保護功能,可用手動,、自動和遠控等多種方式來控制。
